一：概述

　　RS485工業通訊總線，在工業自動化領域已經應用的非常成熟，由于通訊穩定可靠，單次抄通率到達99%以上，在居民集抄系統中也應用的非常廣泛。RS485通訊需要架設專用的雙絞屏蔽線作為通訊載體。

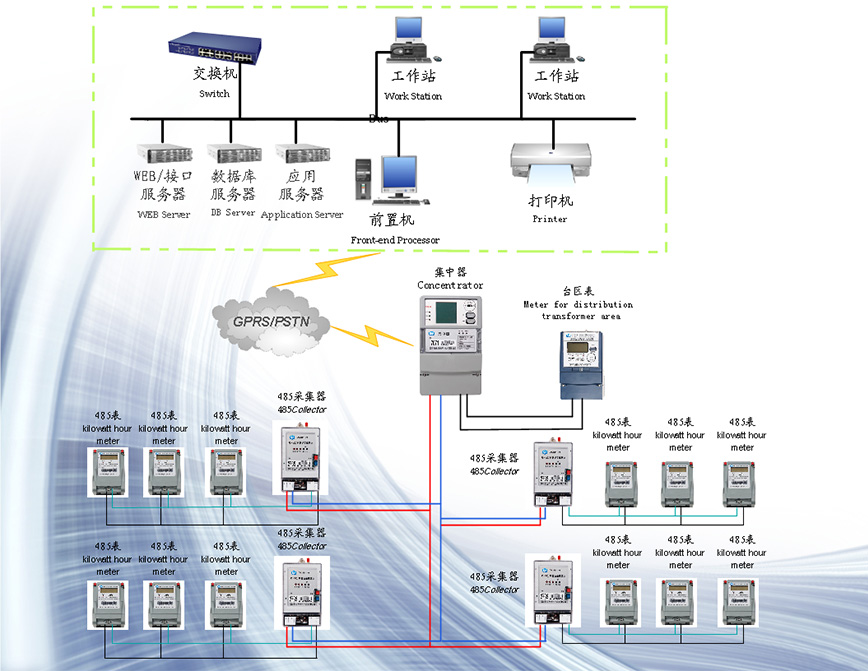

二：應用拓?fù)鋱D

三：功能特點

　　　1、1024只電表的管理能力；

　　　2、自動召讀并存儲總、尖、峰、谷、平等電表數據；

　　　3、自動存儲每日00：00的電量，有利于日線損的計算。

　　　4、自動存儲月電量；

　　　5、自動存儲重點用戶的整點電量；

　　　6、自動存儲臺區表的電能曲線；

　　　7、事件上報功能。

　　　8、自動補抄功能；

　　　9、選抄功能；

　　　10、遠程監控功能；實現實時抄表、實時拉合閘、預付費。

　　　11、RS485作為下行通訊信道，通訊穩定可靠.

　　　12、廣播凍結，

　　　13、遠程斷送電控制功能；

　　　14、上行信道靈活，標準RS-232、MODEM、GPRS、CDMA、RS485通信設備均可作為上行信道；

　　　15、RS-232接口協議靈活，支持?jǐn)帱c(diǎn)續傳功能；

　　　16、MODEM撥號后自動上電及初始化；

　　　17、GPRS快速自動上線。

　　　18、系統自診斷功能；

　　　19、抗雷擊保護。

　　　20、自動廣播校時功能。

　　　21、遠程升級，主站可以通過GPRS和MODEM對集中器進行軟件升級。

　　　22、本地升級，可以通過RS232對集中器的軟件升級。

　　　23、級聯功能，可以級聯集中器或配變，用一個GPRS和主站通信或直接和主站連接方便小區抄表。

四：RS485通訊

　　RS485是一個工業通訊總線，在工業自動化領域應用非常廣泛，在居民集抄中也應用非常廣泛，優點通訊非常穩定可靠。雖然在相對于

　　載波和小無線而言他的安裝盒維護的成本最高，但是因?yàn)槭褂昧藢＞€不受外界的干擾，所以通訊效果是最好的，對于通信要求實施性非常高的場合，非常適合，如需要拉合閘和預付費需求的方。

五：集中器

　　采用專用的RS485芯片，理論帶載128個點，實際可以可靠帶動64個485節點，RS485的通信距離小于1200米，但是通過中繼可是大大提升RS485的通信距離

六：采集器管理終端

采用專用的RS485芯片，可以管理32塊用戶表

七：電氣性能

　　　1、供電電源

　　　1.1 三相四線供電：A、B、C、N ；

　　　1.2 正常工作相電壓：220V ± 20% ；

　　　1.3 正常工作頻率：50HZ ± 5% ；

　　　1.4 整機功耗：< 3W/15VA ；

　　　2、環境條件：

　　　2.1 標準工作溫度為-25℃～+75℃；

　　　2.2 極限工作溫度為-45℃～+80℃ ；

　　　2.3 相對濕度≤75%

　　　3、電磁兼容性(EMC)：

　　　3.1 靜電放電：8KV

　　　3.2 高頻電磁場：10V/m

　　　3.3 電快速瞬變脈沖群：4KV

　　　3.4 浪涌電壓：4KV

　　　3.5 RS485端子間加380VAC電壓3分鐘不損壞

　　?。础S485通信距離：<1200m

　　?。?、內部時鐘精度：0.5s/d

　　?。?、數據保存有效期：30年

　八：成功案例

　　　1：在2009年6月前已在湖北省咸寧、宜昌、襄樊、黃梅、十堰等地區安裝了近1萬戶RS485居民集抄，實現抄表和實時拉合閘功能，日抄通率達到100%，單次抄通率大于99%。

　　　2：現在已在湖北省隨州市安裝了RS485集抄3千多戶，實現了抄表，拉合閘、預付費和實時開箱報警的功能。
